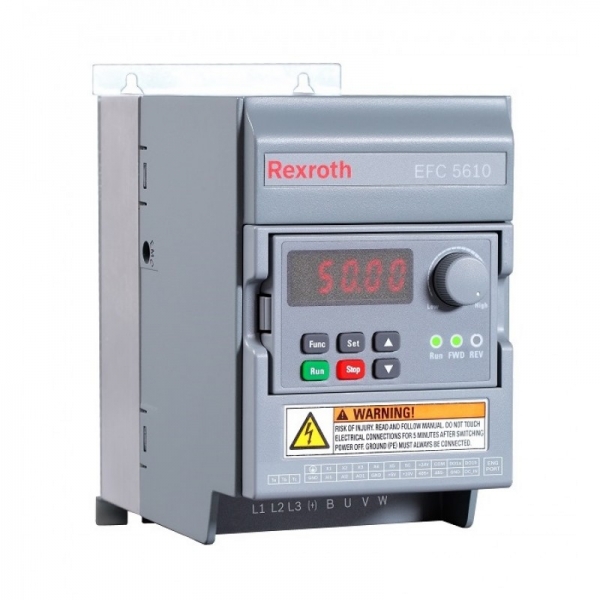

Характеристики частотного преобразователя EFC5610-0K40-1P2-MDA-7P-NNNNN-NNNN
Модель: EFC5610-0K40-1P2-MDA-7P-NNNNN-NNNN
Артикул: R912005739
Бренд: Bosch Rexroth
Страна производитель: Германия
Серия: EFC 5610
Напряжение питания, В: 220
Номинальная мощность, кВт: 0.4
Номинальный ток, А: 2.4
Перегрузочная способность (1 мин), %: 150
Выходная частота, Гц: 0...400
Фильтр ЭМС: встроен
Тормозной модуль: встроен
Дроссель DC: внешний
ПИД регулятор: встроен
Пульт управления: съемный
Скалярный закон управления U/f: есть
Векторный закон управления без энкодера: есть
Векторный закон управления с энкодером: опция
Степень защиты, IP: 21
Преобразователи ЕFC 5610 представляют собой серию, дополненную в соответствии с требованиями мирового рынка. Эта линейка не только обладает всем набором функций вышеописанного VFC 5610, но и имеет ряд дополнительных особенностей и преимуществ.
Основные характеристики:
- Одно фазные : 1 АС 220В от 0,4 до 2,2 кВт
- Трех фазные : 3 АС 400В от 0,4 до 160 кВт
- Перегрузочная способность: 150% для 60 с, 200% для 1 с
- Высокий стартовый крутящий момент: 100% при 1,5Гц, 150% при 3Гц
- Диапазон регулирования скорости: 1:200
- Интегрированный ЕМС - фильтр (EN 61800-3 C3)
- От 30 кВт, встроенный сглаживающий дроссель звена постоянного тока для защиты сети от высших гармоник 5, 7, 11 и т.д.
- Интегрированный тормозной прерыватель
- Управление синхронным двигателем для снижения энергопотребления и повышения точности
- Интегрированный регулятор PID
- Контроль температуры мотора (NTC, PTC)
- Адаптирован для работы с насосными станциями (Multi Pump Control опционально)
- Рабочая температура окружающей среды до 45ºС без снижения мощности
- Защита плат специальным слоем покрытия.
- Адаптивное управление вентилятором охлаждения в зависимости от температуры радиатора
- Компактные размеры
- Простая программная структура для ввода параметров
- Съемная панель управления с функцией памяти для быстрого переноса параметров (LCDдисплей опционально). Возможна поставка без пульта управления.
- Сетевой интерфейс ModBus, (Profibus, CANopen, SERCOS III, Multi-Ethernet - опционально)
- Цифровые и аналоговые входы/выходы (плата расширения входов/выходов опционально)
- Релейный выход (плата расширения релейных выходов опционально)
Частотный привод EFC 5610 0.4 квт это универсальный высокопроизводительный частотный регулятор 0.4 кВт производства компании Bosch Rexroth Германия дополненный в соответствии с требованиями мирового рынка. Частотный привод серии EFC 5610 с векторным управлением и широкой мощностной линейкой от 0.4 до 250 кВт подойдет практически для любой задачи. Благодаря усовершенствованному векторному закону управления, частотный привод EFC 5610 0.4 квт имеет высокую точность регулирования скорости электродвигателя и быстрый отклик, что позволяет почти мгновенно отрабатывать необходимое задание частоты. Серию EFC 5610 широко применяют в станках с ЧПУ, подъёмно-транспортном оборудовании, экструдерах, дробилках, компрессорах, насосах, вентиляторах, дымососах, упаковочных, транспортировочных и смесительных машинах. А также обладают всеми необходимыми функциями для работы в металлообработке, системах HVAC, полиграфии, горнодобывающей и многих других сферах промышленности.
Частотный регулятор скорости серии EFC 5610 имеет встроенный, легкосъёмный, с копированием параметров LED (или LCD - опционально) пульт управления с потенциометром для задания частоты вращения электродвигателя. Каждый частотный привод Bosch Rexroth проходит «Quality Control» - немецкий контроль качества и безопасности, где каждая плата не только покрыта специальным слоем лака, но и прошла проверку на работоспособность, а сам частотный ругулятор тестируется с соответствующим ему по мощности мотором и имеет 10 часов заводской наработки.
Предварительная консультация упрощает процесс выбора, помогает разобраться в ключевых деталях и купить то, что действительно подойдет для Ваших целей. У нас не только можно купить оригинальное оборудование от известного производителя по честным ценам, но и получить лучшее обслуживание в Украине, где цена на оборудование всегда соответствует курсу валют. Так же осуществляем бесплатную доставку по Киеву и Украине
Основные преимущества серии EFC 5610:
• Компактный дизайн и установка (до 22 кВт) бок о бок без зазоров для экономии пространства шкафа управления. До 7.5 кВт монтаж на стандартную DIN-рейку
• Высокая перегрузочная способность 200% от номинального тока в течении 1 секунды и 150% в течении 1 минуты.
• Есть возможность управления не только асинхронными, но и синхронными моторами с постоянными магнитами увеличивая точность регулирования и снижая потребление электроэнергии
• Высокоэффективная технология управления вектором и крутящим моментом “by Bosch Rexroth”
• Высокий пусковой крутящий момент 200% при 0.5 Гц для качественного запуска мотора под нагрузкой
• Функция подавления низкочастотных колебаний и отслеживания скорости
• Функция управления моментом мотора
• Два набора параметров для управление двумя различными двигателями
• Лёгок в настройках и первом запуске, инструкция на русском языке
• Частотники от 5.5 кВт, параметром C0.01, могут переключать перегрузочную способность на 120% и управлять мотором, который на одну ступень по мощность выше, но с легким типом нагрузки как у насосов или вентиляторов
• Возможность подключения ПЧ по шине постоянного тока для распределения нагрузки и уменьшения энергопотребления. Контроль энергопотребления для расчета экономической эффективности
• Быстрый ввод в эксплуатацию, дистанционное управление, запись специальных функций (каскадное управление насосами и др.), мониторинг и обновление прошивки с помощью бесплатного программного обеспечения Converter Works (подключение к ПК с помощью стандартного кабеля mini USB)
• Модульная конструкция позволяет, с помощью дополнительных плат расширения Входов/Выходов и сетевых протоколов, увеличить возможности частотного привода
• С помощью плат расширения для энкодера или резольвера возможна реализация полного векторного управления с датчиком обратной связи по скорости
• Полностью программированные дискретные, аналоговые и релейные входы/выходы
• Возможность выноса пульта управления с помощью специального монтажного комплекта (удлинительный кабель 2, 3 или 5 метров на выбор)
• Встроен сетевой протокол Modbus RTU (Profibus, CANopen, Ethernet IP, Profinet, EtherCAT, Modbus TCP, SERCOS III – опционально плата расширения)
• Встроен ПЛК для последовательного управления скоростью (до 16 полностью программированных ступеней скорости)
• Обладает полноценным списком защитных функций (перегрузка по току, перенапряжение, перегрев мотора или ПЧ, потеря фазы, короткое замыкание и много других)
• Автоматический перезапуск после потери питания и работа с пониженным напряжением
• Автоподхват скорости уже вращающегося вентилятора
• «Спящий режим» для лучшей экономии электричества
• Защиты от сухого хода и утечки насоса без использования дополнительных датчиков
• Подключение нескольких электродвигателей к одному частотнику
• Цена

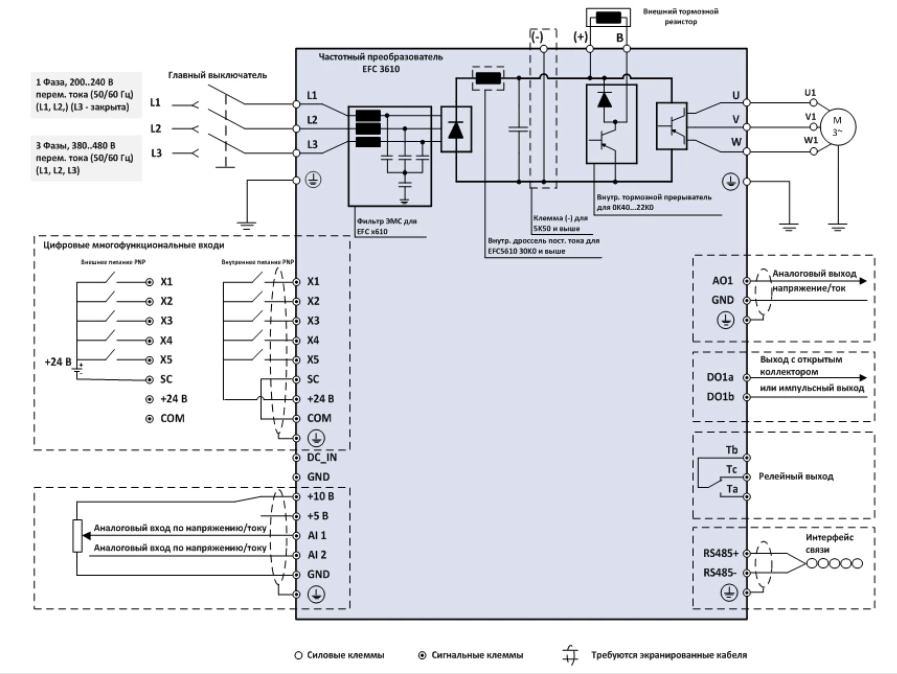

Схема подключения EFC 5610
