Побутова вент установка з рекуперацією ВЕНТС МІКРА 150 Э

Максимальная производительность - 150 м³/ч.

МИКРА 150 Э – комнатная энергосберегающая приточно-вытяжная установка с функцией догрева воздуха для оптимальной децентрализованной вентиляции социальных и коммерческих помещений, квартир и частных домов. Идеально подходит для организации простой и эффективной вентиляции в готовых и реконструируемых помещениях и не требует монтажа сети воздуховодов.

ОСОБЕННОСТИ

• Эффективная приточно-вытяжная вентиляция отдельных помещений (комнат)
• Позисторный нагреватель мощностью 350 Вт с защитой от перегрева
• Полистирольный пластинчатый рекуператор противоточного типа с эффективностью рекуперации 82-92%
• ЕС вентиляторы с низким энергопотреблением (от 9 до 40 Вт)
• Интегрированная автоматика с 3-мя режимами работы (от 60 до 150 м3/ч)
• Бесшумная работа (30-38 дБA)
• Очистка воздуха при помощи двух встроенных фильтров G4
• Простой монтаж
• Компактные размеры

КОРПУС

• Корпус выполнен из металла со специальным полимерным покрытием и декором из зеркальной нержавеющей стали.
• Тепло- и звукоизоляция установки выполнена из слоя вспененного синтетического каучука толщиной 10 мм.
• Современный дизайн установки позволяет гармонично вписать ее в любой интерьер помещений.
• Лицевая панель легко открывается для обслуживания установки (например, для очистки или замены фильтров) и оснащена защитным датчиком открытия (открытие панели при работающей установке приводит к ее обесточиванию).
• Подача наружного воздуха в установку и удаление отработанного воздуха из помещения осуществляются через два канала диаметром 125 мм.

ФИЛЬТРАЦИЯ ВОЗДУХА

• Очистка приточного и вытяжного воздуха осуществляется через два встроенных фильтра со степенью очистки G4.
• Фильтры обеспечивают подачу свежего воздуха, очищенного от пыли, насекомых и служат защитой элементов установки от засорения.

ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА

• При работе теплообменника возможно образование конденсата, который собирается в специальном поддоне.
• При заполнении поддона конденсатом установка автоматически отключается, о чем сигнализирует световой индикатор на панели управления.
• Для продолжения работы установки необходимо слить конденсат из поддона и повторно включить установку.

ПРИТОК И ВЫТЯЖКА ВОЗДУХА

• Для притока и вытяжки воздуха применяются высокоэффективные ЕС двигатели с внешним ротором и рабочим колесом с вперед загнутыми лопатками.
• Двигатели вентиляторов оборудованы встроенной тепловой защитой от перегрева и шариковыми подшипниками для большего срока эксплуатации.
• Благодаря применению ЕС технологий комнатная установка отличается низким энергопотреблением и надежной работой.

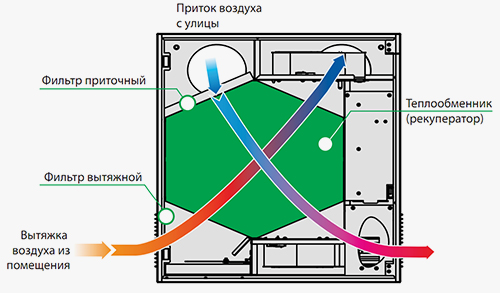

ПРИНЦИП РАБОТЫ

• Поступающий с улицы холодный воздух проходит через фильтр и рекуператор и подается в помещение при помощи приточного центробежного вентилятора.
• Теплый загрязненный воздух из помещения проходит через фильтр и рекуператор и выбрасывается через стену на улицу при помощи вытяжного центробежного вентилятора.
• В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного воздуха, поступающего с улицы.
• Этот обмен ведет к уменьшению потерь тепловой энергии и снижению затрат на обогрев помещений в холодный период года.
• Потоки приточного и вытяжного воздуха не смешиваются, благодаря чему исключается передача одним потоком другому загрязнений, запахов и микробов.

РЕКУПЕРАТОР

• В установке используется высокотехнологичный пластинчатый рекуператор противоточного типа из полистирола с эффективностью рекуперации 82-92%.
• В зимнее время рекуператор использует тепло удаляемого воздуха для нагрева приточного, тем самым снижая нагрузку на систему отопления.
• В летнее время, наоборот, охлаждает приточный воздух более холодным вытяжным.
• Таким образом, установка МИКРА 150 Э понижает нагрузку на системы отопления и кондиционирования, чем значительно экономит средства.

ЗАЩИТА ОТ ОБМЕРЗАНИЯ

• Приточно-вытяжная установка МИКРА 150 Э комплектуется встроенной системой защиты от обмерзания.
• В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху.
• При этом в рекуператоре в процессе охлаждения вытяжного воздуха может образовываться конденсат, который собирается в специальном поддоне.
• При низких температурах наружного воздуха конденсат может замерзнуть внутри рекуператора.
• Во избежание этого процесса применяется электронная система защиты.
• При понижении температуры вытяжного воздуха на выходе из рекуператора ниже порогового значения приточный вентилятор останавливается.
• Теплый вытяжной воздух прогревает рекуператор, и температура вытяжного воздуха на выходе из него повышается.
• После этого приточный вентилятор снова включается, и установка продолжает работу в обычном режиме.

НАГРЕВАТЕЛЬ

• Для догрева воздуха до комфортной температуры в установке применяется полупроводниковый позисторный нагреватель, который поддерживает заданную температуру и обладает рядом преимуществ по сравнению с традиционными трубчатыми электронагревателями: поддержание расчетной температуры, экономичность, пожаробезопасность (не перегревается), экологичность, саморегулирование, высокая электропрочность, высокая удельная мощность, низкий уровень инфракрасного излучения, простота и надежность эксплуатации.
• КПД нагревателя повышается с увеличением производительности воздушного потока, проходящего через него, и достигает 90-95%.

УПРАВЛЕНИЕ И РЕЖИМЫ РАБОТЫ

• Установка оборудована панелью управления.
• В комплект поставки входит дистанционный пульт управления.
• Система автоматики поддерживает 3 режима работы:
• 1 скорость – работа установки с производительностью 60 м³/ч и возможностью догрева воздуха.
•  2 скорость – работа установки с производительностью 105 м³/ч и возможностью догрева воздуха.
• 3 скорость – работа установки с производительностью 150 м³/ч и возможностью догрева воздуха.
• Также доступны следующие функции:дополнительный подогрев приточного воздуха;
  • таймер включения максимальной скорости на 20-60 мин;
  • настройка скорости вентиляторов;
  • настройка недельного расписание работы установки;
  • индикация необходимости замены фильтров и аварий.

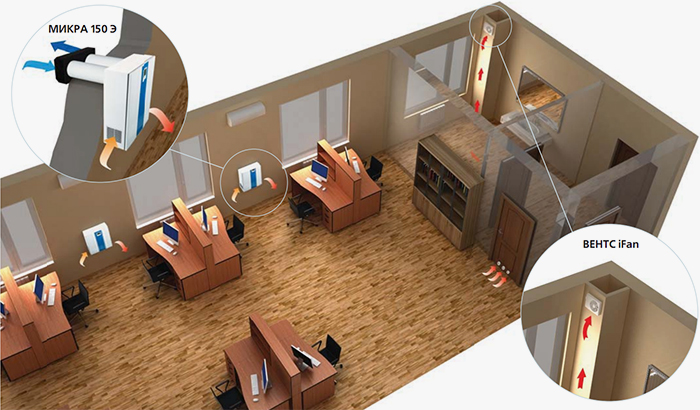

ПРИМЕР ОРГАНИЗАЦИИ СИСТЕМЫ ВЕНТИЛЯЦИИ НА БАЗЕ МИКРА 150 Э

• В каждом помещении, требующем вентиляции, устанавливается одна или несколько установок МИКРА 150 Э.
• Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 60 м².
• Система вентиляции с применением приточно-вытяжной установки МИКРА 150 Э обеспечивает непрерывный воздухообмен в помещении, зимой сохраняя тепло, а летом – прохладу.

• Приточно-вытяжная установка МИКРА 150 Э монтируется на фасадную стену внутри помещения с толщиной не менее 100 мм.
• В начале монтажа, с помощью картонного шаблона, который входит в комплект поставки, на стене размечаются отверстия для воздуховодов.
• После высверливания отверстий картонный шаблон крепится к стене при помощи дюбелей и шурупов.
• В отверстия вставляются пластиковые воздуховоды.
• Кондуктор фиксирует воздуховоды в нужном положении для совпадения осей патрубков и воздуховодов.
• С наружной стороны стены монтируется двойной металлический колпак, который защищает установку от попадания воды и посторонних предметов.
• После того, как воздуховоды зафиксированы в нужном положении колпаком и шаблон, щели между воздуховодами и стеной заполняются монтажной пеной (для этого в шаблоне предусмотрены специальные вырезы).
• Когда пена затвердеет, шаблон снимается, а излишки воздуховодов и пены срезаются до уровня поверхности стены.
• Для монтажа корпуса установки необходимо открыть декоративную панель и вынуть рекуператор.
• Корпус установки монтируется патрубками в пластиковые воздушные каналы и фиксируется к стене при помощи дюбелей и шурупов.
• Установка поставляется с подключенным кабелем питания и евровилкой.
• При необходимости, установка может быть подключена к общей сети питания через клеммные выводы.
• Для этого необходимо отсоединить кабель питания от клеммной коробки и подключить заранее выведенные провода питания.
• После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и закрыть лицевую панель. Установка готова к работе.
• Для создания максимально эффективной системы вентиляции помещений в дополнение к приточно-вытяжной установке МИКРА 150 Э мы рекомендуем установить в санузле вытяжной вентилятор ВЕНТС ВН.

ПРИНАДЛЕЖНОСТИ

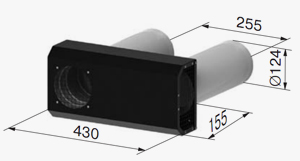

Монтажный комплект МК МИКРА 150:

• два пластиковых воздуховода (Ø 125 мм, длина 500 мм);
• двойной наружный металлический колпак.
