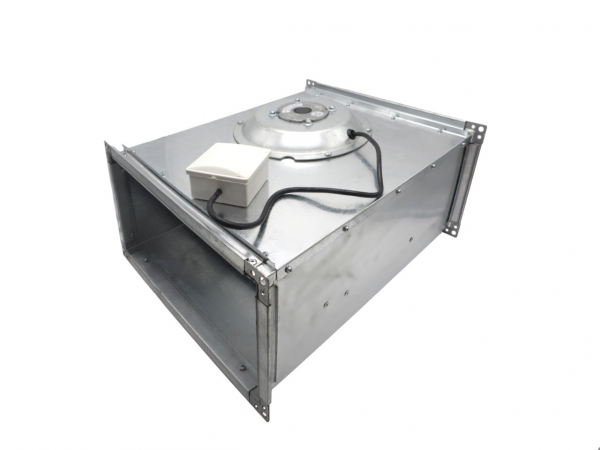

Канальний вентилятор для прямокутних каналів Турбовент ВКПВ 4Е 300x200
Прямокутний канальний вентилятор ВКПВ 4Е 300x200 для прямокутних каналів
Канальний вентилятор Турбовент ВКПВ 4E 300х200 для прямокутних каналів відноситься до якісних промислових агрегатів для великих і малих припливно-витяжних систем вентиляції. виробництв та інших промислових об'єктів.
Вентилятор Турбовент ВКПВ 4E 300х200 це однофазний канальний вентилятор, оснащений електродвигуном з вперед загнутими лопатками, що забезпечує відносно невисоку шумову характеристику, має максимальну продуктивність, при мінімальній споживаній потужності.
Технічні характеристики
| Модель |
Производи |
Давление | Мощность | Напряжение сети | Обороты | Степень защиты | Частота тока | Шум |
Темп. |
| м3/час | Па | Вт | В | об/хв | IP | Гц | дБ | град. ℃ | |
| ВКПВ 4Е 300х200 | 1280 | 225 | 330 | 220 | 1320 | 54 | 50 | 50 | -25/+60 |
| ВКПВ 4E 400х200 | 1690 | 280 | 510 | 220 | 1320 | 54 | 50 | 52 | -25/+50 |
| ВКПВ 4E 500х250 | 1760 | 300 | 510 | 220 | 1320 | 54 | 50 | 53 | -25/+50 |
| ВКПВ 4E 500х300 | 2500 | 380 | 900 | 220 | 1330 | 54 | 50 | 57 | -25/+60 |
| ВКПВ 4E 600х300 | 3600 | 430 | 1600 | 220 | 1360 | 54 | 50 | 59 | -25/+50 |
| ВКПВ 4D 600х350 | 5000 | 600 | 2200 | 380 | 1360 | 54 | 50 | 60 | -25/+60 |
| ВКПВ 4D 700х400 | 6700 | 890 | 3500 | 380 | 1340 | 54 | 50 | 65 | -25/+55 |
| ВКПВ 4D 800х500 | 8400 | 1020 | 4800 | 380 | 1400 | 54 | 50 | 67 | -25/+45 |
| ВКПВ 6D 900х500 | 9520 | 680 | 3500 | 380 | 930 | 54 | 50 | 61 | -25/+50 |
| ВКПВ 6D1 1000х500 | 9520 | 680 | 3500 | 380 | 930 | 54 | 50 | 61 | -25/+50 |
| ВКПВ 6D2 1000х500 | 10880 | 900 | 4400 | 380 | 900 | 54 | 50 | 61 | -25/+50 |

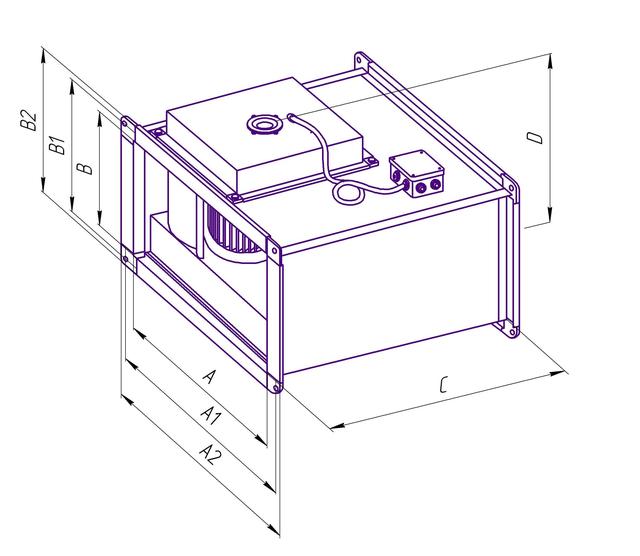

Габаритні розміри
| Модель |
А |
В | А1 | В1 | А2 | В2 | С | D |
| мм | мм | мм | мм | мм | мм | мм | мм | |
| ВКПВ 4Е 300х200 | 300 | 200 | 320 | 220 | 340 | 240 | 400 | 255 |
| ВКПВ 4E 400х200 | 400 | 200 | 420 | 420 | 440 | 240 | 500 | 255 |
| ВКПВ 4E 500х250 | 500 | 250 | 520 | 270 | 540 | 290 | 600 | 310 |
| ВКПВ 4E 500х300 | 500 | 300 | 520 | 320 | 540 | 340 | 600 | 360 |
| ВКПВ 4E 600х300 | 600 | 300 | 620 | 320 | 640 | 340 | 700 | 360 |
| ВКПВ 4D 600х350 | 600 | 350 | 620 | 370 | 640 | 390 | 600 | 420 |
| ВКПВ 4D 700х400 | 700 | 400 | 720 | 420 | 740 | 440 | 700 | 470 |
| ВКПВ 4D 800х500 | 800 | 500 | 830 | 530 | 860 | 560 | 800 | 580 |
| ВКПВ 6D 900х500 | 900 | 500 | 930 | 530 | 960 | 560 | 900 | 580 |
| ВКПВ 6D1 1000х500 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 1000 | 580 |
| ВКПВ 6D2 1000х500 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 1000 | 580 |
Графік залежності продуктивність від тиску ВКПВ 4E 300x200
Встановлення та монтаж прямокутного вентилятора Турбовент ВКПВ 4E 300х200 здійснюється у вентиляційну систему з прямокутним перерізом повітроводів за допомогою стандартних затискачів та болтів.
Для запобігання передачі вібрації по повітроводам використовуються гнучкі вставки, у цьому випадку необхідні додаткові підвіски та кронштейни для монтажу.
Монтаж канального прямокутного вентилятора Турбовент ВКПВ 4E 300х200 рекомендується здійснювати в горизонті, двигуном вниз, для зручності підключення та періодичного обслуговування двигуна.
Зміна продуктивності вентилятора здійснюватиметься терісторним/семисторним регулятором оборотів РО-4, що дозволяє оптимально налаштувати витяжку та приплив системи вентиляції. Регулювання безлічі вентиляторів здійснюється одним регулятором при врахуванні не перевищення загальної потужності та загального пускового струму регулятора або частотного перетворювача.
Одним із найважливіших питань залишається автоматизація регулювання вентиляції за температурою, вологістю та іншими заданими параметрами. Щити управління під потрібний індивідуальний проект Ви можете замовити у компанії Турбовент, яка має гарний та тривалий досвід у комплектації об'єктів системами вентиляції під різні завдання.
Для забезпечення вентиляції свинарників, курників, корівників слід звернути увагу на промислові стінові вентилятори Турбовент ВСХ, які зарекомендували себе в цій галузі за останні 15 років.
Якщо у Вас залишилися якісь питання з підбору канальних прямокутних вентиляторів Турбовент ВКПВ 4E 300х200, зателефонуйте нам за вказаними номерами телефонів і наші менеджери з радістю Вам допоможуть.
