Даховий вентилятор Турбовент КВО 250
Крышный осевой вентилятор Турбовент КВО 250 монтируется на крышах и совмещается с воздуховодами диаметром 250 мм
Технические характеристики:
| Модель | Кол-во оборотов, об/хв | Производительность, м3/ч | Давление, Па | Напряжение питания, В | Мощность, Вт | Шум, дБ |
| КВО 200 | 2500 | 780 | 90 | 220 | 50 | 50 |
| КВО 250 | 2550 | 1360 | 110 | 220 | 100 | 60 |
| КВО 300 | 2400 | 2000 | 120 | 220 | 125 | 60 |
| КВО 350 | 1350 | 2660 | 130 | 220 | 140 | 62 |
| КВО 400 | 1360 | 3900 | 140 | 220 | 180 | 68 |
| КВО 450 | 1360 | 5000 | 140 | 220 | 230 | 68 |
| КВО 500 | 1320 | 6420 | 160 | 220 | 380 | 72 |
Конструктивные особенности:
Внешняя конструкция корпуса, а также крыльчатка изготовлена из прочного стального сплава, который покрыт полимерным покрытием что обеспечивает длительную эксплуатацию в уличных условиях;
Однофазный 2-х полюсный, легко поддающийся регулировке двигатель;
Используются подшипники качения, которые значительно продлевают работу вентилятора;
К одному регулирующему механизму, возможно подключать несколько агрегатов, строго соблюдая мощность и номинальные параметры работы.
Габаритные размеры
|
Модель |
Ø, мм |
L, мм |
L1, мм |
A, мм |
A1, мм |
H, мм |
B, мм |
R, мм |
|
КВО 200 |
220 |
200 |
380 |
280 |
320 |
300 |
90 |
30 |
|
КВО 250 |
270 |
200 |
380 |
330 |
370 |
350 |
90 |
30 |
|
КВО 300 |
320 |
200 |
410 |
380 |
420 |
400 |
90 |
30 |
|
КВО 350 |
370 |
200 |
450 |
450 |
490 |
450 |
90 |
30 |
|
КВО 400 |
420 |
200 |
450 |
480 |
520 |
500 |
90 |
30 |
|
КВО 450 |
470 |
200 |
460 |
530 |
570 |
550 |
90 |
30 |
|
КВО 500 |
520 |
200 |
500 |
580 |
620 |
600 |
90 |
30 |
Правила монтажа
Крышный осевой вентилятор Турбовент КВО 250 монтируют на крыше над самой системой вентиляции (шахта, канал). Крепление осуществляется с помощью крепёжной жесткой пластины. Все действия по подключению обязательно выполнять согласно инструкции.

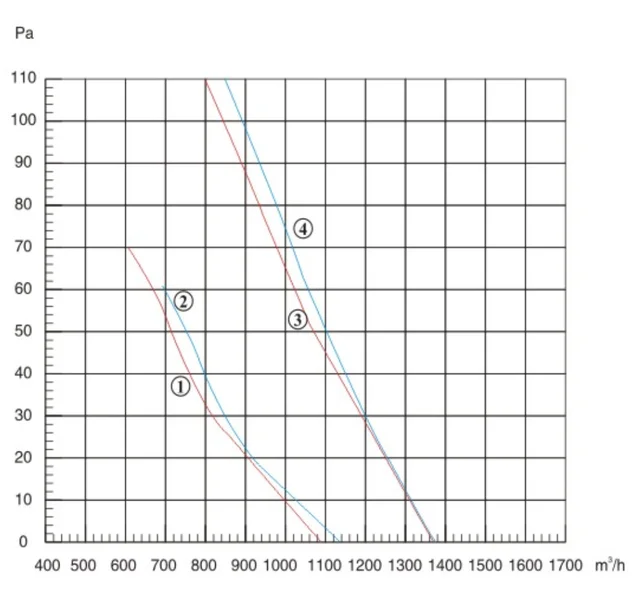

График производительности
| Основные | |
|---|---|
| Производитель | Турбовент |
| Страна производитель | Украина |
| Тип конструкции промышленного вентилятора | Осевой(Аксиальный) |
| Тип промышленного вентилятора по исполнению | Крышный |
| Тип канала | Круглый |
| Производительность | 1360.0 (куб. м/час) |
| Частота вращения | 2550.0 (об/хв) |
| Максимальное рабочее давление | 110.0 (Па) |
| Потребляемая мощность | 0.1 (кВт) |
| Напряжение сети | 220~240 В |
| Частота тока | 50 (Гц) |
| Уровень шума | 60.0 (дБ) |
| Максимальная температура окружающей среды | 50.0 (град.) |
| Минимальная температура окружающей среды | 30.0 (град.) |
| Гарантийный срок | 12 (мес) |
